Это не диорама.Подставка-фон для фото.

Использован корпус М4А1 от Италери.Башня от М4А2 Звезда.Фигурка генерала Паттона - доп по предзаказу к М4А3 от Звезды.Траки-3д печать.

Зимний камо сделан при помощи лака для волос.Смывка АК.

В работе проекты 971 "Щука-Б" и проект 636 "Варшавянка". В данном посте только подготовка , заливка и обработка изделия. Изготовление самой модели как-нибудь в другой раз.

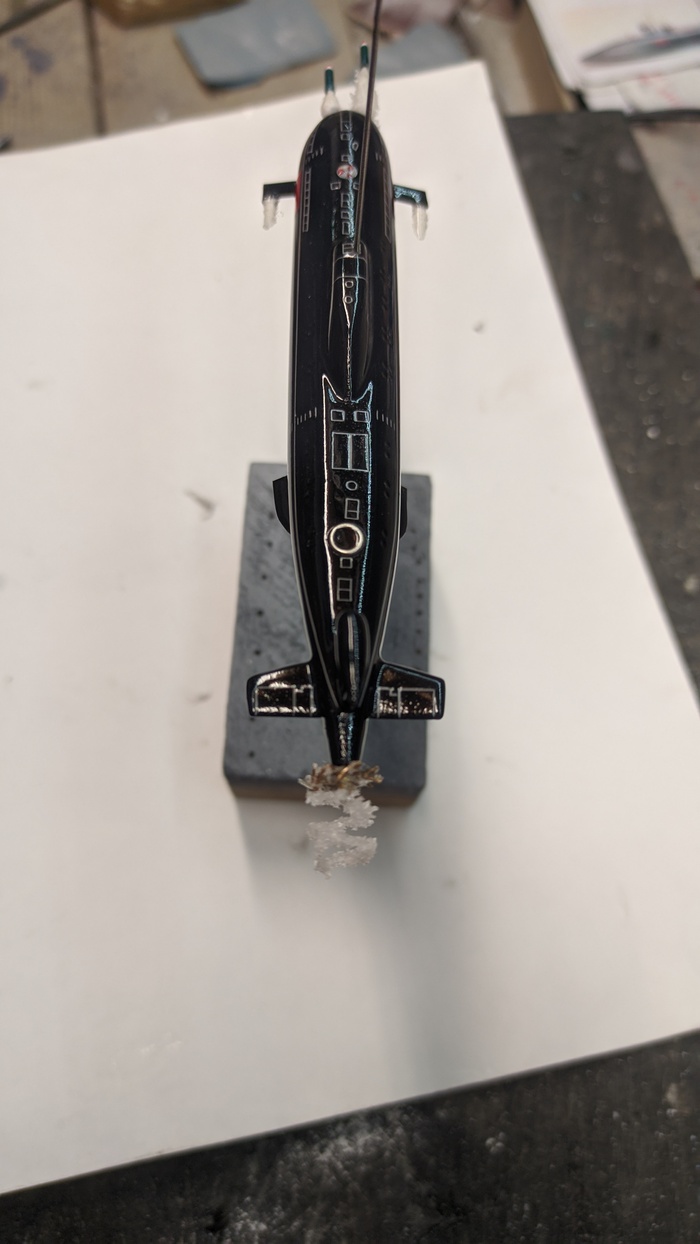

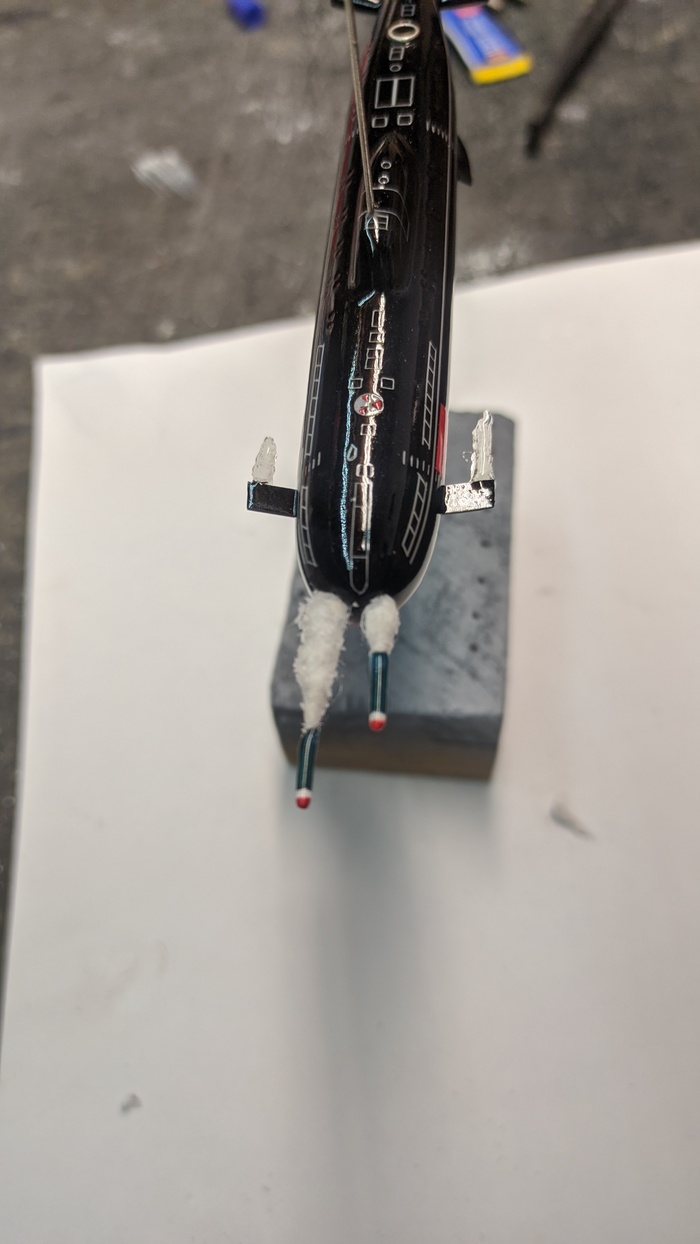

Итак, приступим. Устанавливаем на модель сразу все элементы, которые хотим увидеть в готовом изделии. В данном случае гребной винт, кавитация винта, кавитация от носовых горизонтальных рулей, торпеды (было решено поставить 2 штуки). Выдвижная будет одна и она же будет служить креплением при заливке эпоксидной смолой.

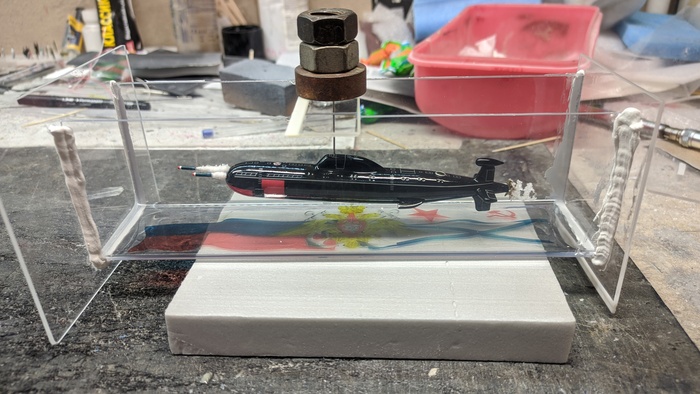

Короб склеен из оргстекла,но можно использовать ПЭТ (дешевле), модель установлена.

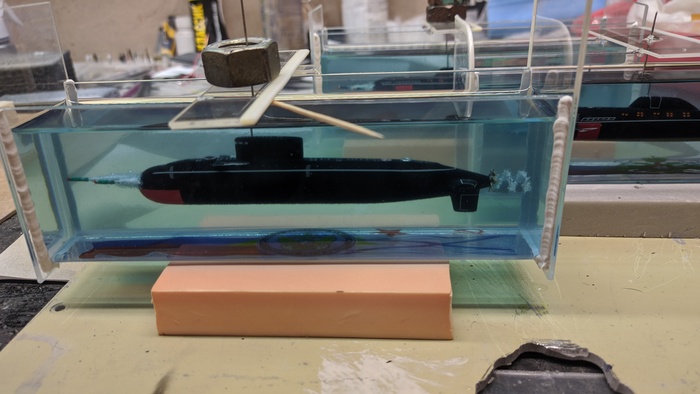

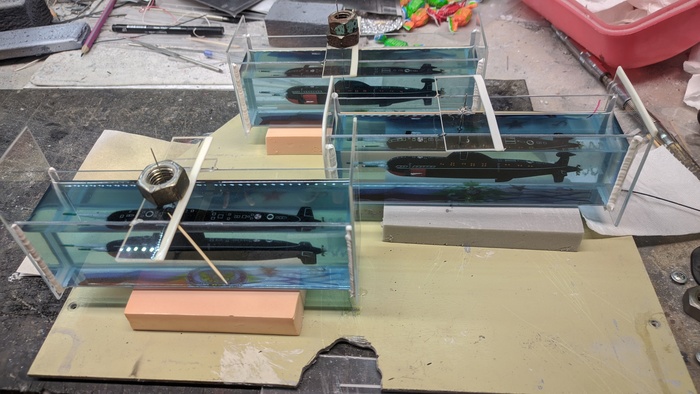

С проектом 636 такая же петрушка, устанавливаем все элементы. Выравниваем модели в горизонте. В данном случае крен и дифферент 0, но бывают случаи когда нужно особое положение лодки. Для выравнивания я использую зубочистки или шпажки. Какую смолу использовать решает каждый сам. Каждая лягушка хвалит своё болото. (нужен совет по смоле пишите в лс. Здесь рекламировать ничего не буду). Смолу подготовили в соответствии с инструкцией производителя. Главное эпоксидку заливать по наклонной плоскости во избежание образования большого количества пузырей.

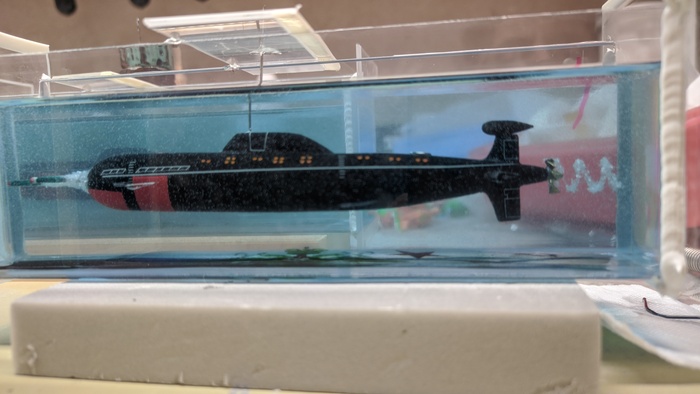

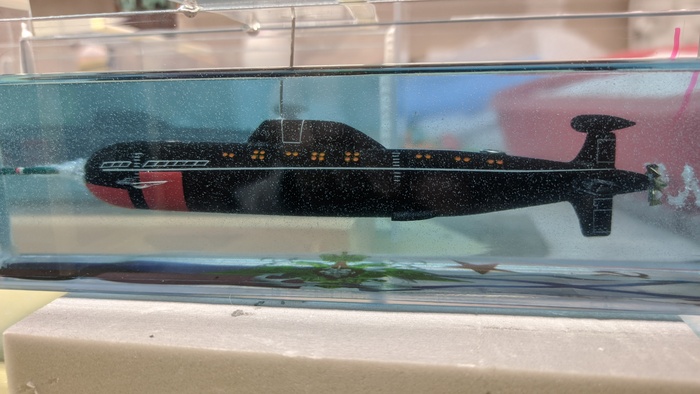

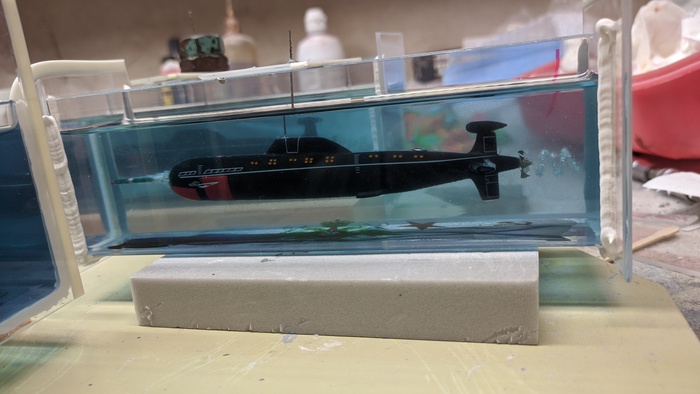

Небольшие пузыри неизбежны, но надеюсь все они покинут это изделие до застывания эпоксидной смолы.

Прошло пару часов....пузыри ушли практически полностью.

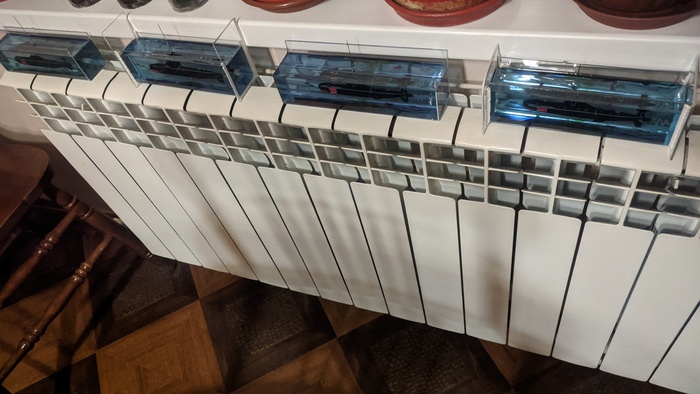

10 дней ожидания (батарея не греет, но поставить было больше некуда)

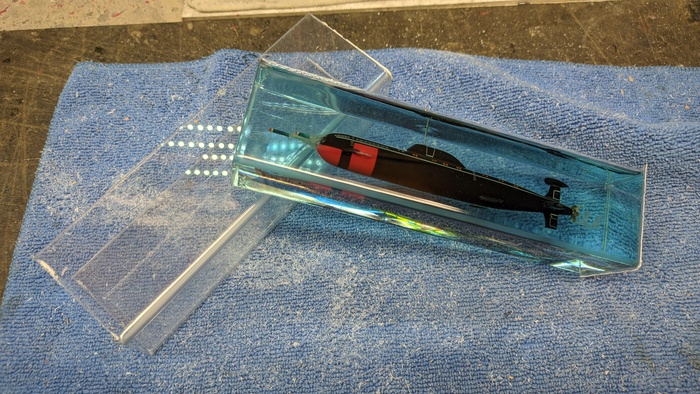

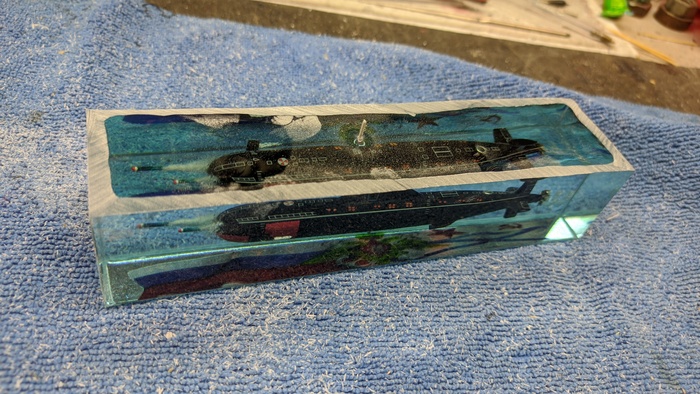

Извлекли изделия из опалубки...всё отлично (без эксцессов)

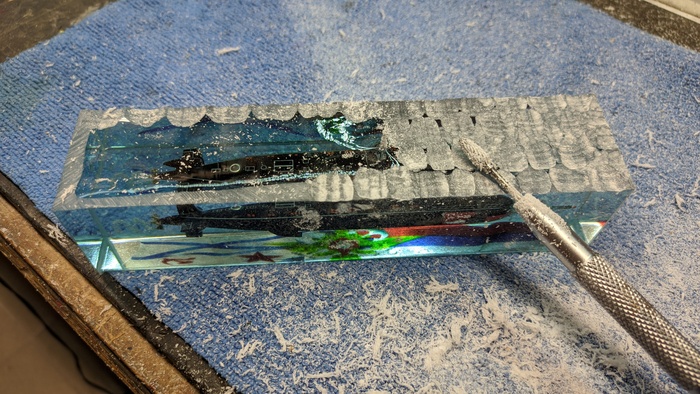

Далее бор машиной делаем рельеф моря. Можно волны крупнее, можно меньше, а можно просто рябь, это кому как нравится

Далее делаем имитацию морской глади гелем (об этом есть отдельное видео)

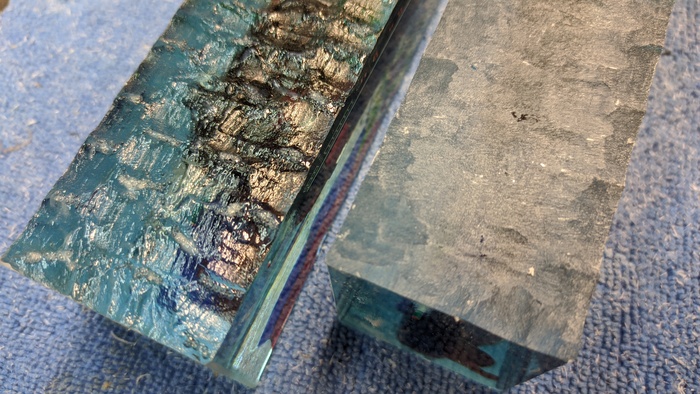

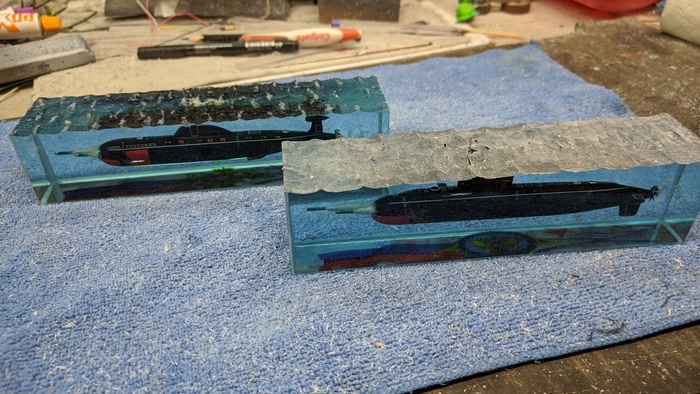

Слева уже с гелем, справа нет.

Теперь обе с гелем. Почти всё. Осталось начать и закончить.

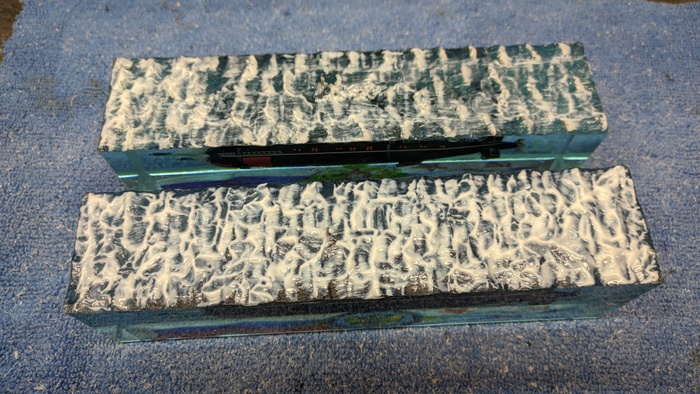

Далее текстурной пастой формируем гребни волн и устанавливаем перископ (выдвижное устройство ПЛ) и не забываем вокруг него сделать небольшие буруны, лодка ведь на ходу. Гребень волн можно слегка подкрасить белой краской спонжиком или кончиком кисти.

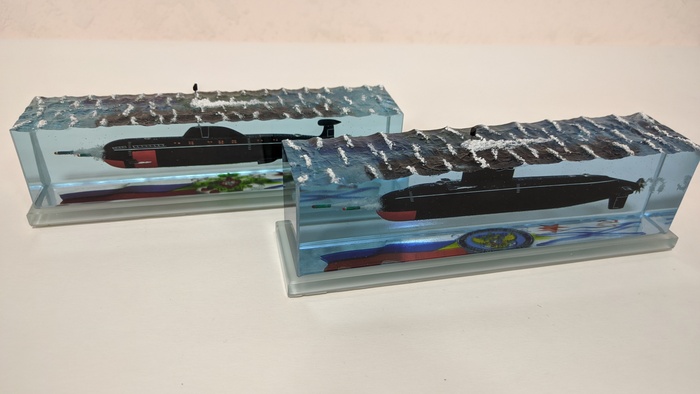

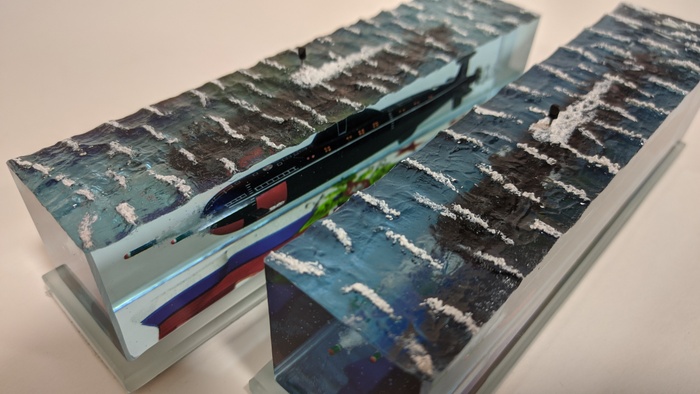

ГОТОВО.... любуемся готовым изделием (Видео на канале ютуб)

Всем спасибки за внимание. Всем добра.

Приветствую своих подписчиков и сегодня очередная модель этого года .

В 1940 году, сразу же после принятия на вооружение японской морской авиацией нового палубного истребителя "Зеро", начались работы над истребителем следующего поколения. Результатом этой работы стали технические требования 16-Си, сформулированные в начале 1941 года. Воплощением этих требований должна была заняться фирма Мицубиси, которая отлично себя показала в работе над А6М.

Однако фирма в это время была полностью загружена заказами и не могла немедленно приступить к созданию нового самолета. Инженерно-технический потенциал Мицубиси оказался недостаточно сильным - мощностей, которых хватало в мирное время, было явно недостаточно для работы на войну.

В апреле 1942 года Штаб морской авиации снова обратилось на Мицубиси, с требованием немедленно начать работу по переработанному техническому заданию 17-Си.

Техническое задание, кроме сроков, предусматривало определенные требования к ТТХ будущего самолета. Максимальная скорость на высоте 6000 метров - не менее 640 км/ч, время набора высоты 6000 метров - не более 6 минут, продолжительность полета со скоростью 400 км/ч, - не менее 2.5 часов, резерв для получасового полета на максимальной скорости, максимальная скорость пикирования - 830 км/ч, маневренность - не хуже, чем у А6МЗ модель 32, вооружение - две пушки калибра 20 мм и два пулемета калибра 13.2 мм.

Требования к самолету в тех условиях были очень жесткими. Реализация подобных требований привела бы к появлению лучшего истребителя в мире.

Официально коллектив инженера Дзиро Хорикоси получил заказ 6 июля 1942 года. Следовательно, между окончанием работы над А6М и началом работ над А7М прошло полтора года - как в последствии выяснилось эта задержка была роковой. Новому самолету присвоили заводское обозначение М-50 и имя собственное - "Reppu".

Чтобы удовлетворить поставленным требованиям, Дзиро Хорикоси решил поставить на будущий самолет "будущий" двигатель - восемнадцатицилиндровый радиальный мотор А-20, создаваемый в это время на Мицубиси. Ожидаемые параметры двигателя А-20 могли обеспечить самолету необходимые качества. Стартовая мощность двигателя составляла 2100 л.с. (1545 кВт) при 2900 об/мин, а на высоте 2000 метров мощность равнялась 1900 л.с. (1398 кВт) при 2800 об/мин. На высоте 6000 метров двигатель развивал мощность 1760 л.с. (1295 кВт). Однако из-за технологических трудностей двигатель ожидался не ранее весны 1943 года. Поэтому, чтобы не тормозить начатую с опозданием работу, Штаб морской авиации в сентябре 1942 года поручил установить на новый самолет двигатель Накадзима Хомаре-22 (NK9H). Этот двигатель развивал на высоте 6000 метров мощность 1500 л.с. (1104 кВт).

Инженеры, работавшие на фирме Мицубиси, в это время оказались завалены работой по доводке также опоздавшего истребителя-перехватчика J2M "Райден" и модернизации начинавшего стремительно устаревать А6М, поэтому сборка первого прототипа М-50 "Reppu" началась лишь в апреле 1944 года. Новый самолет получил официальное название "17-Сики-кандзё-сентоки Reppu" - "Морской 17-Си палубный истребитель Reppu" (А7М1). На прототип установили двигатель Хомаре-22. Конструкция самолета имела несколько новых - для Японии - технических решений: самогерметизирующиеся топливные баки, бронеспинку кресла пилота, гидравлически складываемые оконечности крыльев. Складывающиеся крылья были важным элементом конструкции, поскольку самолет имел внушительные для своего класса габариты. Размах крыльев равнялся 14 метрам, а площадь - 30.86 м². Такие размеры - в полтора раза превышавшие размеры А6М - пришлось использовать, чтобы удовлетворить техническому заданию. Самолет должен был развивать высокую скорость - требовался мощный, но большой и тяжелый двигатель. Самолету необходимо держаться в воздухе 3 часа - необходимо место для топливных баков большой емкости. Маневренность нового истребителя должна быть не хуже чем у предшественника - требуется крыло большой площади.

6 мая за штурвал прототипа сел летчик-испытатель Эйсаки Сибаяма, который и совершил первый полет на этом самолете. Во время разбега выявились недостатки шасси, но в целом машина получилась очень удачной. На протяжении следующих трех недель продолжались испытания и шло устранение замеченных недостатков. Потом самолет взяли в свои руки военные летчики. Отзывы об истребителе были положительные, особенно летчики отметили хорошую устойчивость и управляемость, а также маневренность, которая оказалась даже лучшей, чем у А6М. Хорошая маневренность достигалась за счет дополнительных закрылков, которые пилот мог выпускать во время полета, нажимая на кнопку, расположенную на штурвале. Пока пилот жал на кнопку дополнительные закрылки находились в выпущенном состоянии, но как только кнопку отпускали - закрылки автоматически убирались. Однако остальные требования к самолету не были выполнены. Поскольку двигатель Хомаре-22 на высоте 6400 метров развивал только 1620 л.с. (1192 кВт), поэтому самолет развивал максимальную скорость 555-575 км/ч, а высоту 6000 метров набирал за 10-11 минут.

Поскольку требования оказались невыполненными, 30 июля 1944 года Штаб морской авиации приказал приостановить работу над самолетом. Также приостановили сборку третьего, четвертого, пятого и шестого прототипов.

Результаты испытаний не оказались удивительными для Дзиро Хорикоси, поскольку тот еще до первого полета говорил, что из-за недостаточно мощного двигателя самолет не разовьет требуемой скорости. Поэтому Хорикоси получил разрешение установить на шестой прототип двигатель Мицубиси МК9А. Это был более мощный, чем А-20 мотор, который развивал на старте мощность 2200 л.с.(1619 кВт). Прототип с новым двигателем получил обозначение А7М2. Диаметр МК9А составлял 1230 мм, на 50 мм больше, чем NK9. Винт оставили прежний - четырехлопастный изменяемого шага диаметром 3,60 метров.

Поскольку размеры нового двигателя были больше, пришлось переделать мотораму и переднюю часть фюзеляжа. Эта работа была закончена в начале октября 1944 года, а 13 октября новый прототип поднялся в воздух. Несмотря на то, что двигатель не показал проектной мощности самолет показал характеристики близкие к техническому заданию. Предполагалось, что после установки вооружения, самолет сможет развивать на высоте 6000 метров скорость 627 км/ч. При хорошей маневренности это давало бы японскому самолету преимущество над американскими F6F-5 Hellcat и F4U-1D Corsair, которые развивали примерно ту же скорость.

Поскольку результаты испытания оказались многообещающими, военные решили начать серийный выпуск этой машины, получившей к тому времени обозначение "Морской палубный истребитель Reppu модель 22" (А7М2). Выпуск самолетов планировали развернуть на двух заводах, принадлежавших Мицубиси: на Самолетном заводе Оэ (Нагоя) и заводе Нанкай (Осака).

Самолеты А7М2 модель 22 должны были получить два варианта вооружения: четыре 20-мм пушки Тип 99 модель 2 или две 20-мм пушки и два 13.2-мм пулемета Тип 3. Вооружение устанавливали в крыльях вне плоскости винта.

В декабре 1944 года в Нагое произошло землетрясение, а последующие налеты В-29 довершили разрушение завода. Стало ясно, что выполнить планы не удастся, тем более, что досталось и моторостроительному заводу Дайхо, выпускавшему двигатели МК9А. Неудачи продолжали преследовать японцев. В результате аварии при посадке был полностью разрушен второй прототип. Первый, третий и пятый прототипы погибли под американскими бомбами. К концу войны уцелели только два прототипа - четвертый и шестой. Третий экземпляр А7М2 был уже первой и единственной серийной машиной.

Тем временем Штаб морской авиации разработал техническое задание 17-Си В на истребитель-перехватчик наземного базирования, который должен был быть построен на базе А7М2. Техзадание было предложено Мицубиси в феврале 1944 года. Главный акцент у перехватчика делали на скороподъемность и большую максимальную скорость на значительной высоте. Вооружение самолета составляли четыре 30-мм пушки Тип 5, установленные в крыльях. Еще две направленные назад и вверх пушки должны были быть установлены за кабиной пилота.

Чтобы удовлетворить подобным требованиям конструкцию самолета пришлось полностью переработать. Прежде всего пришлось увеличить профиль крыла, чтобы разместить там столь мощное вооружение. Шасси было усилено - использовали колеса большего диаметра и ширины, чтобы самолет мог стартовать с полевых аэродромов. В результате увеличилась хорда крыла в районе фюзеляжа. Сам фюзеляж также усилили, и установили там крепления для пушек. Новый перехватчик получил обозначение "Морской 17-Си В опытный истребитель-перехватчик Reppu Кай модель 34" (A7M3-J "Reppu" Кай модель 34).

На самолет планировали установить двигатель с турбонаддувом - MK9A-Ru. Предполагалось, что самолет сможет развивать на высоте 10000 метров скорость 648 км/ч, на такую высоту набирать за 15 минут.

В самые сжатые сроки была подготовлена полная документация на самолет и уже в феврале собрали макет самолета в натуральную величину, который предстал перед комиссией Штаба морской авиации. Штаб дал добро на серийный выпуск перехватчика и разработал график постройки прототипа, который должен был быть готов в октябре 1945 года. Внешне перехватчик отличался от А7М2 более длинным фюзеляжем, в котором дополнительно размещался компрессор. Компрессор расположили в нижней части фюзеляжа на высоте кресла пилота. Компрессор соединялся с системой выхлопа длинным шлангом. Воздухозаборник для компрессора располагался над двигателем и также соединялся с компрессором через длинный воздуховод. Сжатый воздух подавался к двигателю через большой радиатор, расположенный за мотором. В корпусе перед противопожарной переборкой также располагался 200-литровый бак для водо-метанольной смеси. Смесь впрыскивалась в двигатель при форсировании.

Поскольку конструкторы предвидели трудности с доводкой турбокомпрессора - а японцы до той поры имели очень мало опыта по созданию подобных устройств - был сконструирован "заместитель" перехватчика, самолет А7МЗ модель 23. На модель 23 устанавливали двигатель МК9С с трехступенчатым компрессором, отбиравшим мощность от вала двигателя через увеличивающую передачу (мультипликатор). В отличие от A7M3-J, который был коренным образом переделан, А7МЗ модель 23 очень походил на А7М2. Среди отличий можно назвать нескладывающиеся крылья и дополнительный фюзеляжный топливный бак, как у A7M3-J. Голову пилота планировали защитить пуленепробиваемым стеклом. Вооружение А7МЗ модель 23 состояло из шести пушек Тип 99 модель 2 калибра 20 мм. Теоретические расчеты показали, что самолет на высоте 8700 метров будет развивать скорость порядка 642 км/ч. Первый прототип этого самолета планировали закончить в декабре 1945 года.

После окончания военных действий на Тихом океане - 15 августа 1945 года - оба проекта были свернуты.

Но самолет вышел реально большим особенно для маленьких японцев

Сама же стройка ни каких проблем не делала и от себя могу лишь только посоветовать так как действительно приятно было работать , от себя лишь добавил привязные ремни и из прозрачного литника сделал БАНО .

Красил MRP так как повторю что мне с ней работать нравится не смотря на ее забористую вонь , но при проветриваемом помещении проблем нет .

Краска не нуждается в глянцевом лаке и смывку делаю сразу после покраски , хиномару крашу при помощи масок .

Так же уже после покраски были добавлены подножки для пилота и солдатики ( указатели выпуска шасси )

пасибо за внима

Спасибо за внимание и до новых встреч , а если будут вопросы то задавайте и постараюсь на все ответить .

Добрый день. После длительного перерыва, с начала апреля (завал на работе и куча домашних дел), снова взялся за модели.

Давно хотел сделать аэрокобру, тем более, что 20 с лишним лет назад склеил P-39 от Звезды. И вот в магазине увидел P-39N Покрышкина в 72 масштабе, Моделист, перепак Academy. Модель понравилась, хорошая стыкуемость и удобный для обработки пластик. Из плюсов - в наборе два вида выхлопных патрубков, коки винта с 20 мм и 37 мм пушками, подвесное на выбор - бак или бомба и, что интересно, гондолы под крылья для 12,7 мм пулеметов. Похоже на то, что в версии модели P-39Q Речкалова лежит те же литники, но с другими декалями. Декали, кстати, толстоваты. Из минусов - хоть это N, нет крыльевых 7,62 мм пулеметов. Точнее есть 4 детали стволов, но инструкция обходит их стороной, предлагая собрать без них. Пришлось сверлить крыло.И вот, подготовив кобру Покрышкина к грунтовке, окидываю взглядом оставшиеся детали, а именно кок и патрубки, и в голову приходит идея - собрать P-400, ориентируясь на самолеты, базировавшиеся в Новой Гвинее. Быстро сбегал до магазина, прикупил Звездовскую кобру. Модели, кстати, очень похожи, такое чувство, что у них общий предок. У звездовской только кок и винт даны одной деталью, но зато крыльевые пулеметы на месте. Также у звезды меньше дополнительных деталей - только подвесной бак. Но декали тоньше. Ну и стыкуемость у Звезды хуже. Быстро собрал "гибрид". Из улучшений на обе модели - ремни в кабину из маскировочной ленты и антенны из проволоки. Причем на американский вариант проволоку нашел потоньше, т.к. собирал второй и мог учесть часть ошибок.

По окраске P-39 Покрышкина проблемой было найти схему окраски и информацию о цвете. Про цвет - варианты встречал по боковичкам и собранным моделям от темного хаки до почти светло-салатового. По деталям также разброс - наличие/отсутствие синих кругов под звездами, наличие/отсутствие красного кока и "пилотки" на киле, причем варианты "пилотки" как с белой полосой, так и без нее. Решил оставить и кок, и пилотку - все таки отличительный знак гвардейского полка, низ светло серый, верх олив грин с парой капель олив драб. Почти как на боковичке снизу, но оставил синие круги.

С окраской гвинейского варианта было проще - взяв за основу следующий вариант. Но так как из декалей были только звезды, номер и акулью пасть рисовал от руки.

В целом стройкой доволен, возвращение к хобби прошло успешно.

Касательно сравнения моделей - разница в цене у них примерно в 2 раза, но по пластику лучше Academy, собрать проще, за минусом пулеметов в крыльях. Опытному моделисту, скорее всего будет без разницы, что пилить.

Всем привет!

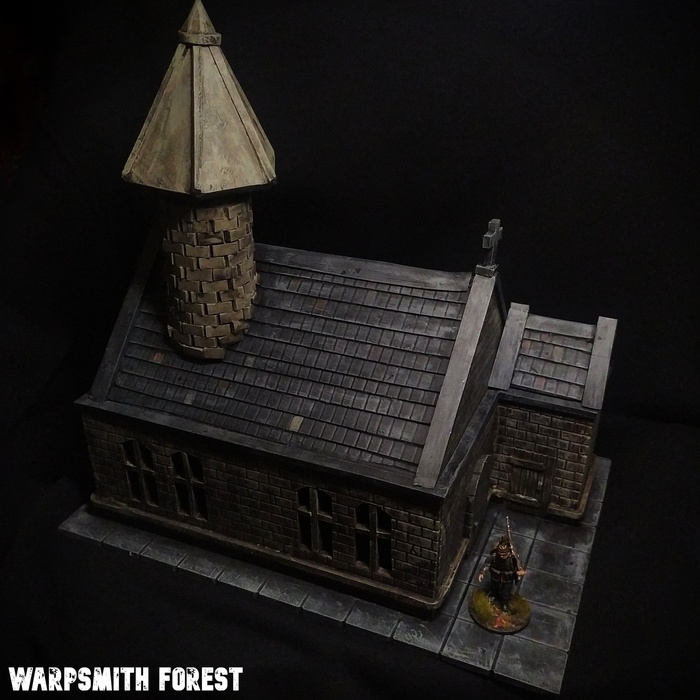

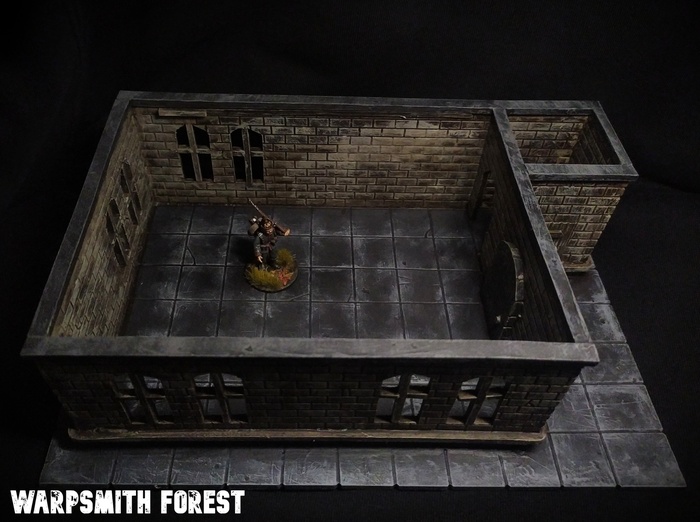

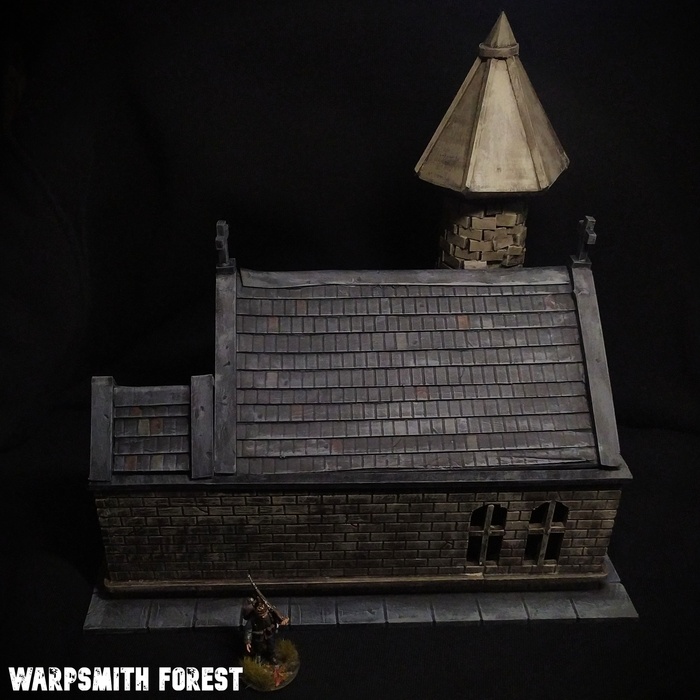

Продолжаю делать террейн для варгейма Blood and Valor

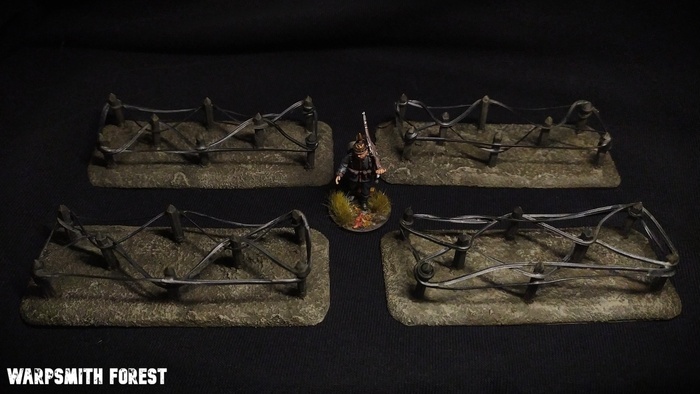

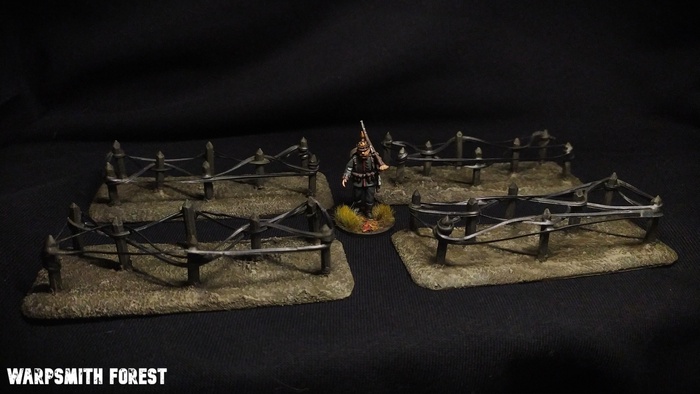

И немного линий с колючей проволокой, хотя сама проволока не тру, но чего-то более подходящего не нашёл.
