Всех приветствую.
Немного отфоткал ножи из предыдущего поста.
Ондатр барби-сайз под 3 пальца.
Все клинки из n690 75х32х3,5мм
ТО с крио
На рукоятях микарта/стабилизированное дерево, спейсеры из g10, пины и трубки- латунь/карбон.
Общая длина ~160 мм
Ножны из кожи с фиксированным подвесом.
Здравствуйте. Ребята, помогите опознать клеймо мастера. Так же буду благодарна за любую информацию по марке стали, приблизительной стоимости данного лезвия.
Доброго времени суток всем читающим сей пост. Бродил я значит по просторам китайского маркета и наткнулся на вот такую заготовку под нож. Заявлено, что в центре коррозионностойкая сталь VG-10 с твердостью 57-59HRC, обкладки имитируют дамаск.
Так как я любитель потратить деньги на разную ерунду, да к тому же иногда делаю ножи, решено было брать.
По поводу стали VG-10. В сети говорится, что придумывали её для ножевой промышленности, она коррозионностойкая, хромистая, химический состав ниже.
Заготовка пришла вполне себе ровная, визуально кривизны не видно.
Конечно я не мог не проверить твердость сердцевины, заявлено не ниже 57HRC. Для чего отпилил кусочек и сделал поперечный шлиф, размеры не позволяют использовать метод Роквелла, придется по Виккерсу.
Вышло около 700HV, если переводить в HRC, то где-то в районе 60 единиц и чуть ниже, смотря какую переводную таблицу использовать. С этим китайцы не обманули.
Теперь травление на микроструктуру, раньше не приходилось исследовать подобное. В общем структура центрального слоя похожа на хромистую нержавейку, много мелких карбидов, единичные крупные, нечто схожее видел в сталях 95Х18 и 440С (в последней карбиды крупнее). Может и правда использовали VG-10.
В структуре боковых накладок, имитирующих дамасскую сталь, видно два материала, судя по огромным мартенситным иглам, один из них - это перегретая углеродистая сталь. Второй уже что-то интереснее, слабо травится, в структуре мелкие карбиды, не угадаю, что это. Центральная часть соединена с обкладками через некий третий материал, его хорошо видно, как в структуре, так и при шлифовке ножа он выделяется.
Общий вид красивый, при желании можно считать слои)
Неожиданность случилась при травлении. Развел реактив из хлорного железа, погрузил на 5 минут клинок и как бы особо ничего не выявилось. В общей сложности минут 30 продержал в растворе, контрастность рисунка была не очень, зато центральная часть протравилась хорошо.
В общем решил оставить клинок в 3% растворе азотной кислоты на ночь, чтобы уже наверняка добиться результата. Что сказать, результат определенно был...Заявленную VG-10 (если это она) неплохо так разъело, рабочая кромка превратилась в труху, от слабого нажатия скалывалась.
Стоит отдать должное внешним обкладкам, их кислота не особо взяла.
Пришлось перетачивать клинок, снимать всю труху и зачищать поверхность. Может я не тем травил, чтобы добиться желаемого результата...
В итоге получился вот такой нож.
В общем сделать нож из китайского ламината можно, твердость имеется, вот рисунок на любителя, я ждал более яркого.
Надеюсь полученная информация будет полезна любителям ножевых дел, да и не только. Напоследок полный ролик моих мучений с чуть большим количеством объяснений, спасибо за внимание.
Удивительные красивые ножи из мозаичного Дамаска.

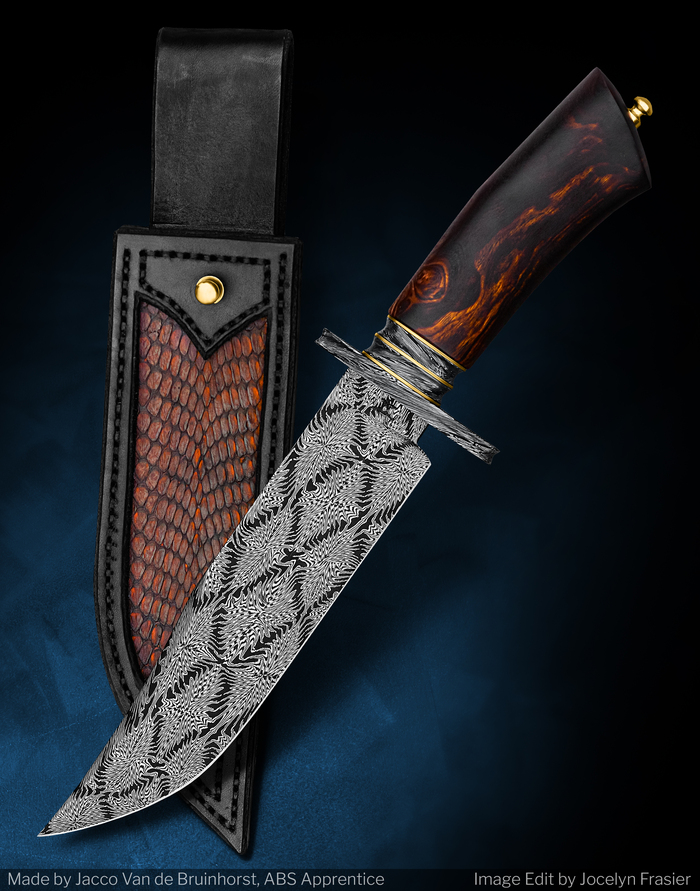

Жакко Ван де Брюнхорст. (Канада) Голландско-канадский кузнец, который помешан на замысловатых узорах из дамасской стали, уделяя особое внимание постоянству узора. Делает ножи с 2016 года, и его одержимость заставляет мастера становиться лучше с каждым ножом.
В основном делает разборные ножи Боуи и персидские кинжалы. Большие цельные ножи — одни из любимых моделей мастера.
Большинство ножей поставляются с красивой подставкой, на которой можно держать и демонстрировать нож.
Лучшие отечественные каналы по ножевой/EDC тематике по мнению автора
Канал популярного ножевого блоггера, в котором можно узнать о новинках индустрии и много полезного по ножевой и EDC тематике
Агрегатор с различными EDC подборками. К фото всегда публикуется стоимость, точное название и зачастую ссылки на производителей. Это упрощает поиск и приобретение понравившейся вещи
Авторский блог с различными EDC подборками и ножами. Красиво и необычно
Канал популярного блоггера. Обзоры снаряжения и одежды, новинки и полезные советы. К каналу прилагается отличный чат
Спасибо за внимание. Надеюсь, что было полезно и интересно. Будет здорово, если в комментариях напишите каналы тех, кого вы могли бы рекомендовать. Добра🙏
Всех приветствую.
Немного процесса подготовки к выставке.
Может кому будет интересно.
У нас было 23 бланка n690, несколько листов уральской микарты, 40+ спейсеров из G10, пины и трубки, немного советского текстолитового дерева, а так же целое множество новых лент всех гритностей и расцветок.
Единственное, что вызывало у меня опасение - это кровостоки. Ничто в мире не бывает более опасным, и порочным, чем ножи с кровостоком.
Я знал, что рано или поздно мы перейдем и на эту дрянь. (с)
Короч.

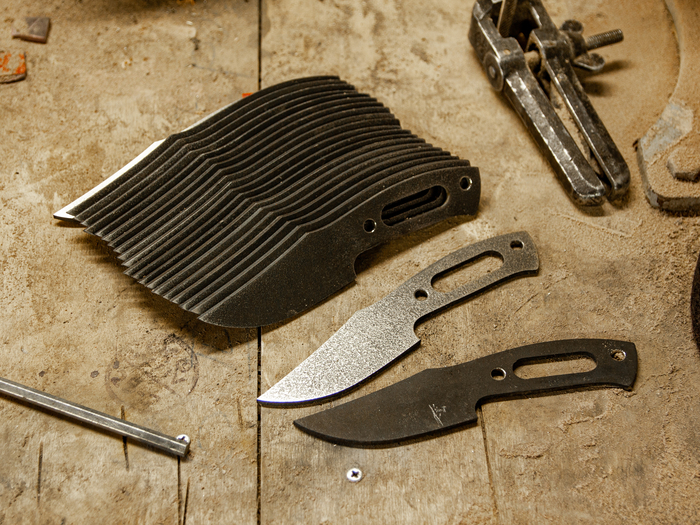

Бланки нарезаны, закалены и жестко замочены в азоте.
Единственный нюанс- почему-то вместо 6мм отверстий в бланках нарезали 4мм и пришлось все рассверливать.

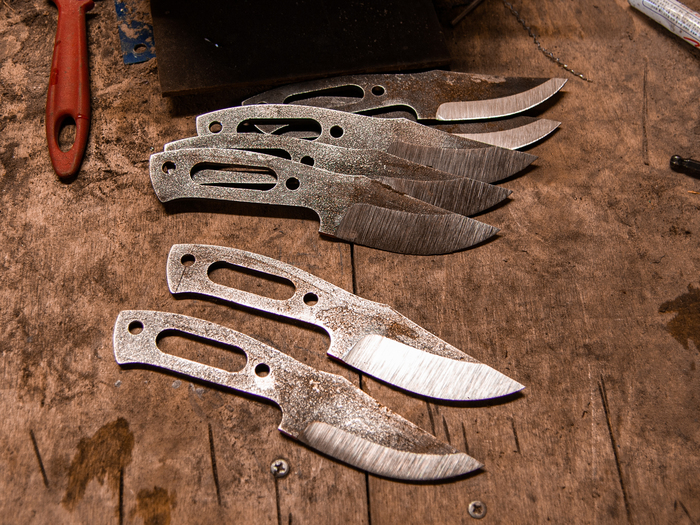

Далее почистил все бланки скотчбрайтом.

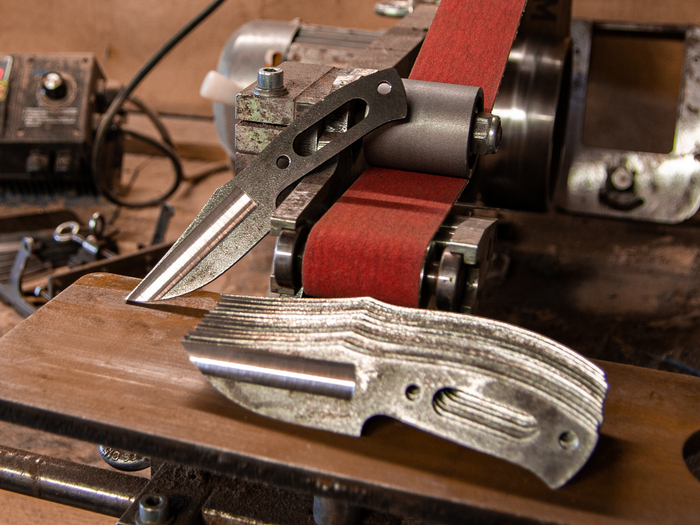

Кровостоки- отдельная боль моя дырка задница.
Но я их победил. Естественно один бланк запорол. Будет у меня теперь нож со спайдер холом.
Сделаю некоторое количество ножей без дола.

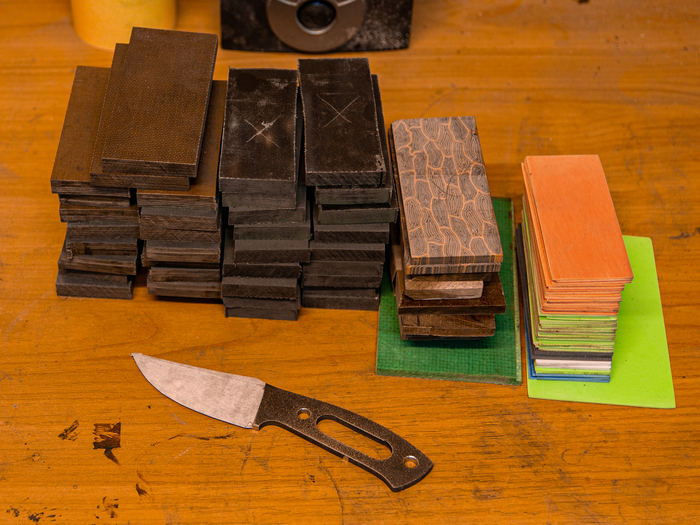

Очень нудно и долго было резать листы уральской микарты на накладки. Хорошо что человечество придумало электролобзик.
Разметил и далее- вонь и пыль кругом.
Ну склейка впереди.

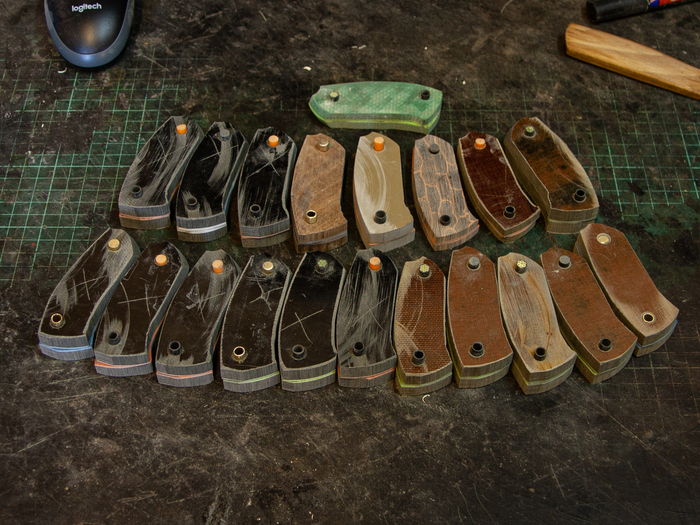

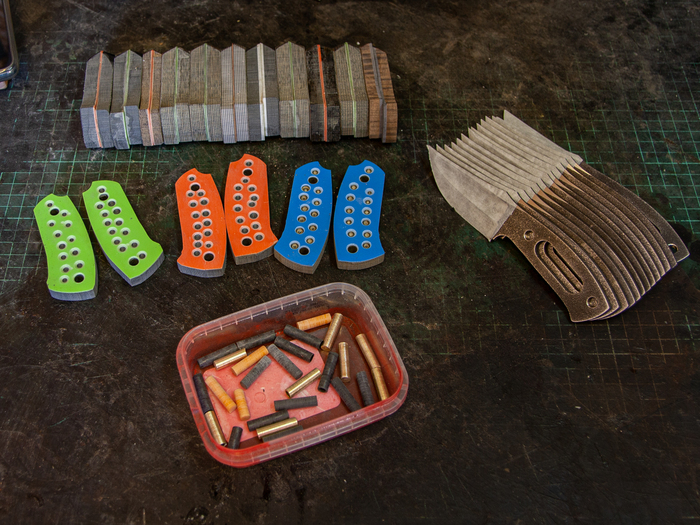

После склейки всё выглядит как на фото и надо эти бруски разобрать на запчасти.
Все накладки,спейсеры и пины слегка пошорканы 120 зерном, для лучшей адгезии.

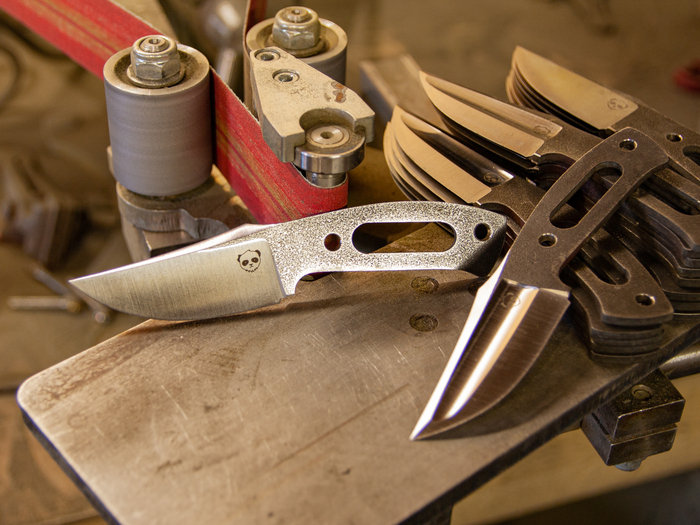

Клинки уже готовы- лазер нанесен и осталось только заклеить скотчем.
Торцы накладок финишированы и можно клеить.

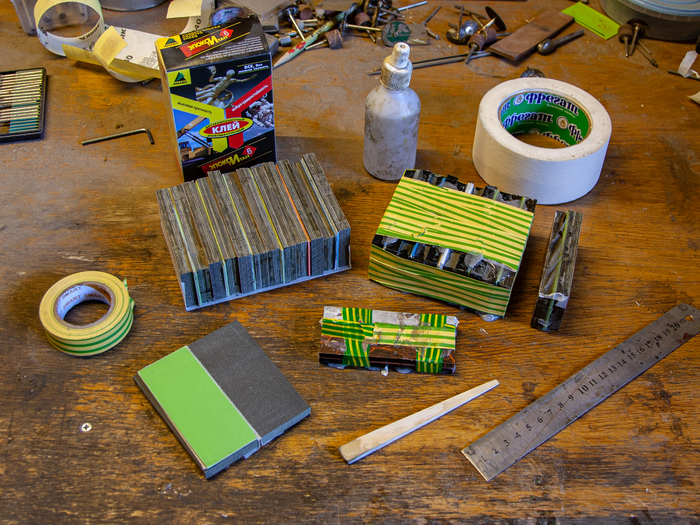

Обливаемся ацетоном/обезжиривателем и месим эпоксу.
У меня на 21 нож ушло 2 пачки Эпокси титана.
Наглядно до склейки и после.

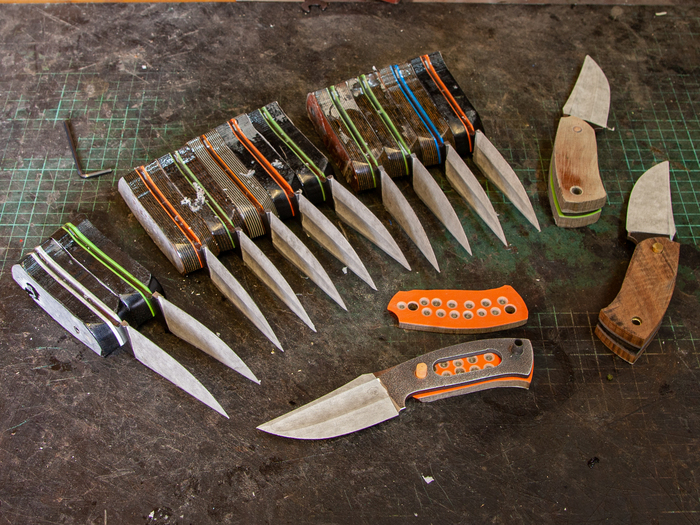

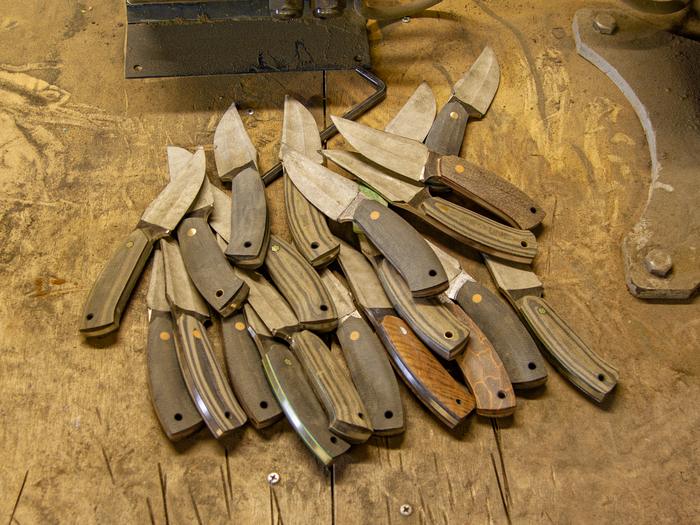

Склеил и ободрал в профиль все ножи.
Клеил всё пачками- и спейсеры и сами накладки, иначе только склейка может затянуться недели на 2.

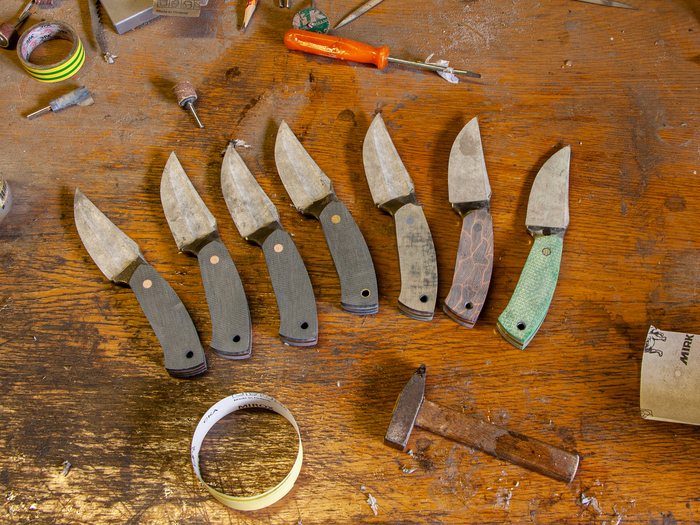

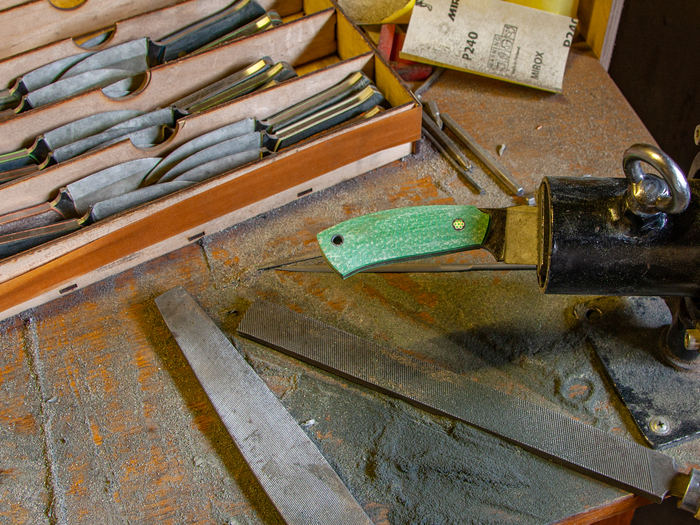

Дальше снять основное мясо, убрать все ямы и шлифачить наждачками.
И каждый раз глядя на эту кучу ножей, вспоминаю про ножны/заточку и думаю нафига оно мне надо

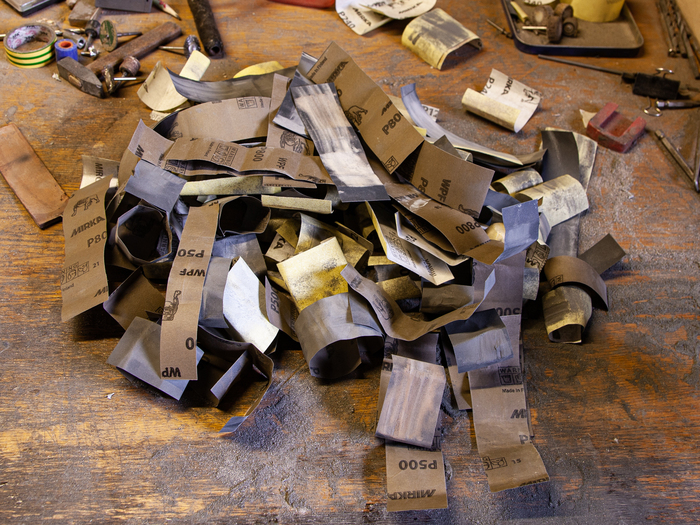

Вот столько наждачки надо, чтоб шлифануть после гриндера и напильников 21 нож до 800 грит:

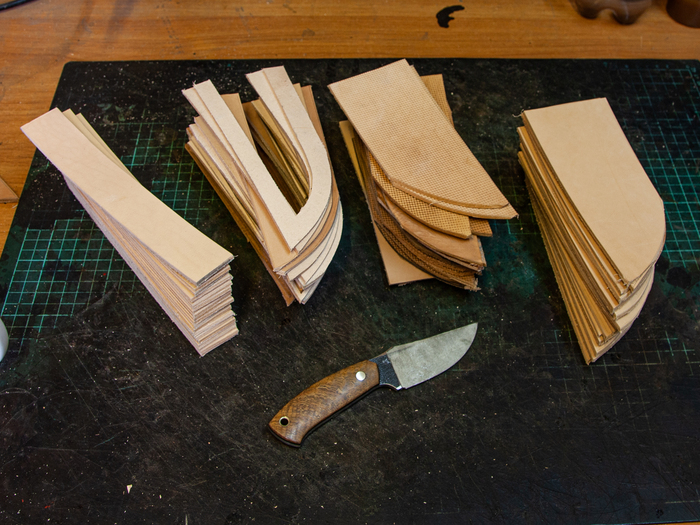

Нарезал кожу под склейку. Эта пачка меня пугает...
Все склеил, покрасил и рассверлил под шитье.
И пришил подвесы.

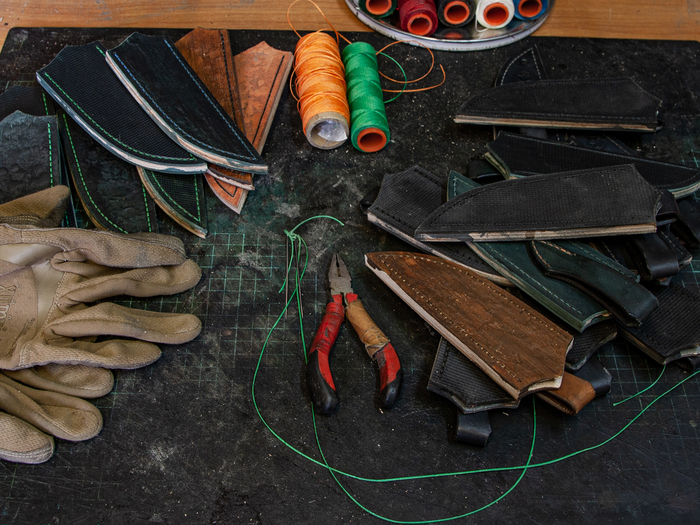

Перчатки нужны, что бы не выкинуть пальцы. Не очень удобно, но хотя бы не совсем в мясо руки.
Итак ~1400 стежков и 4 дня спустя всё прошито, торцы отшлифованы и сделан финиш.
Покраску, пропитку, снятие фасок с подпальцевой выемки и вязание темляков не снимал.
Точил всё на Lansky, ибо в мою точилку не лезет этот микроразмер.
Вот так выглядит месяц работы без выходных, с перерывами но сон и еду.
Клинки из N690 75х32х3,5мм
Общая у всех 160-163мм
Кому интересно всё это можно будет пожмакать живьем на выставке Клинок в Мск

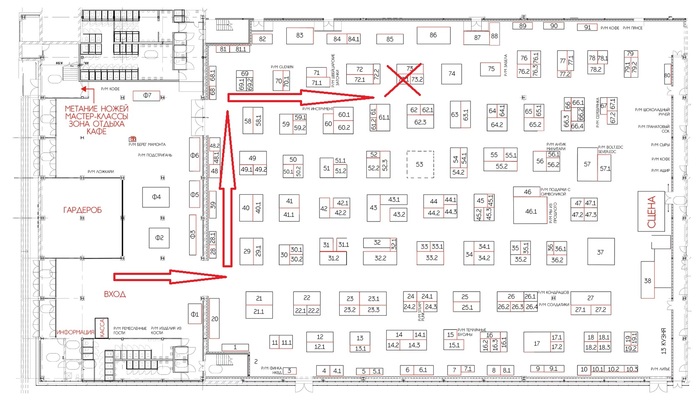

Стенд 73.1 Ножи Петербурга.
С 30 марта по 2 апреля 2023 года
30 марта - 1 апреля работаем с 10:00 до 19:00
2 апреля работаем с 10:00 до 16:00
Main Stage
Москва, ул. Шарикоподшипниковская 13, стр 33, метро Волгоградский проспект (выход 2) или Дубровка (выход 1).
Привет, ножеманам!
Обдумывал явно решенную задачу о ножах и ржавлении. Итак, все мы отлично знаем насколько мерзостная вещь- ржавчина на ножах. И мы все отлично знаем способы защиты от нее- покрытии чем либо, полировка, легирование и так далее.
Но с другой стороны любое окисление это процесс переноса электронов среда- материал и их химическое связывание. Но ведь так же ток- направленное движение электронов. То есть один из теоретических способов защиты какого-либо металла это вытягивать из него свободные электроны. Припаивать провода или аккумулятор звучит очень глупо, но у нас есть более химически физически?) активные металлы. И при чем тут ряды электроотрицательности? То есть если на лезвие ножа наклепать нужного материала клепку то это будет беречь лезвие?
Тогда вопрос: что приклепывать или приваривать?
В видео ниже попробовал описать свои впечатления.
